Flow / Level Control Demonstration Unit

Flow / Level Control Demonstration Unit

Product Code : JA-AM-6472

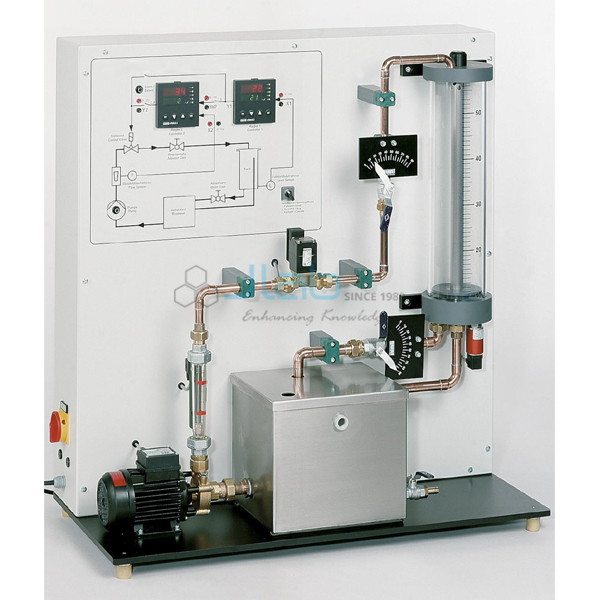

Flow / Level Control Demonstration Unit

Specification:

  • Experimental unit for control engineering experiments.
  • Level and flow control individually, and cascaded.
  • Level measurement by pressure sensor.
  • Flow measurement by rotameter with electrical output.
  • Generation of disturbance variables by ball valves with scale.
  • Large process schematic on front panel.
  • Tank with overflow and scale.
  • Control valve: electromagnetic proportional valve.
  • 2 digital industrial controllers, parameterisable as P, PI or PID controllers, cascade.
  • Key process variables accessible as analogue signals at lab jacks.



Storage tank

  • Stainless steel
  • Capacity: 15L



Pump, 3-stage

  • Power consumption: 90W
  • Max. flow rate: 83L/min
  • Max. head: 6m
  • Pressure sensor: 0...100mbar
  • Rotameter with electrical output: 0...600L/h
  • Electromagnetic proportional valve: Kvs: 1,1m³/h
  • 2x controllers: parameterisable as P, PI or PID controller
