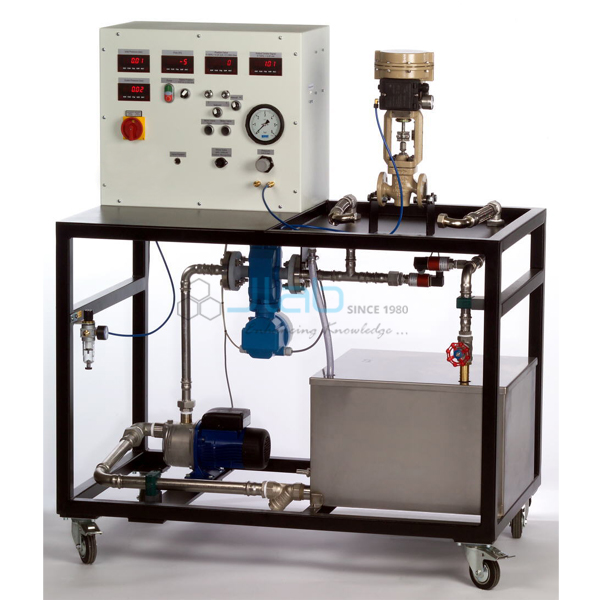

Test Stand for Control Valves

Test Stand for Control Valves

Product Code : JA-AM-6463

Test Stand for Control Valves

Specification:

  • Investigation and testing of control valves.
  • Water circuit with tank, pump and connections for control valves.
  • Electromagnetic flow rate sensor.
  • 2 pressure sensors to measure the pressure drop over the control valve.
  • Gate valve to adjust the flow rate.
  • Potentiometer to actuate electro-pneumatic valves with a current signal.
  • Pushbuttons to actuate motorised valves.
  • Manometer and pressure regulator to adjust the working pressure for electro-pneumatic valves.
  • Position feedback via current signal (electro-pneumatic valves) or resistance teletransmitter (motorised valves).



Technical Data

  • Tank: approx. 90L.
  • Max. head: 20m.
  • Max. flow rate: 4m³/h.
  • Two-stage centrifugal pump.



Auxiliary Power

  • AC: 24V
  • Air pressure for electro-pneumatic valves : 0...6 bar



Signals

  • DC: 4...20mA
  • Resistance: 0...1000 Ohm



Measuring ranges

  • Flow rate: 0...5000L/h
  • Pressure (water): 2x 0...6 bar
  • Pressure (compressed air): 0...6 bar
